SlimFix Solar

Dakelement geschikt voor alle zonnepanelen

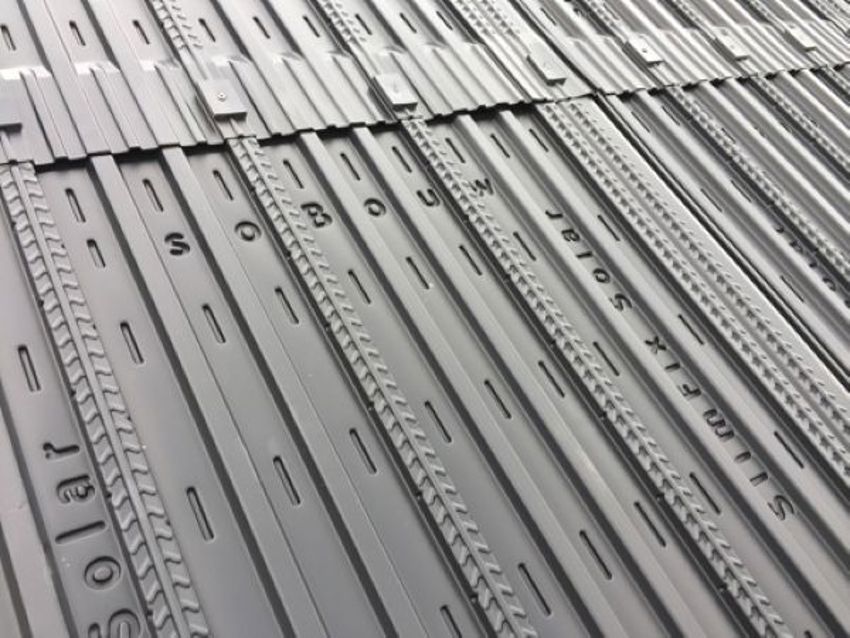

SlimFix Solar is uniek voor de toepassing van zonnepanelen. De vormgeving van het SlimFix Solar element is dusdanig dat er naast de waterafvoerende functie altijd een goede ventilatie en koeling van de zonnepanelen en de dakpanelen wordt gerealiseerd. Dit garandeert de levensduur van de dakconstructie en verhoogt het rendement van de zonnepanelen.

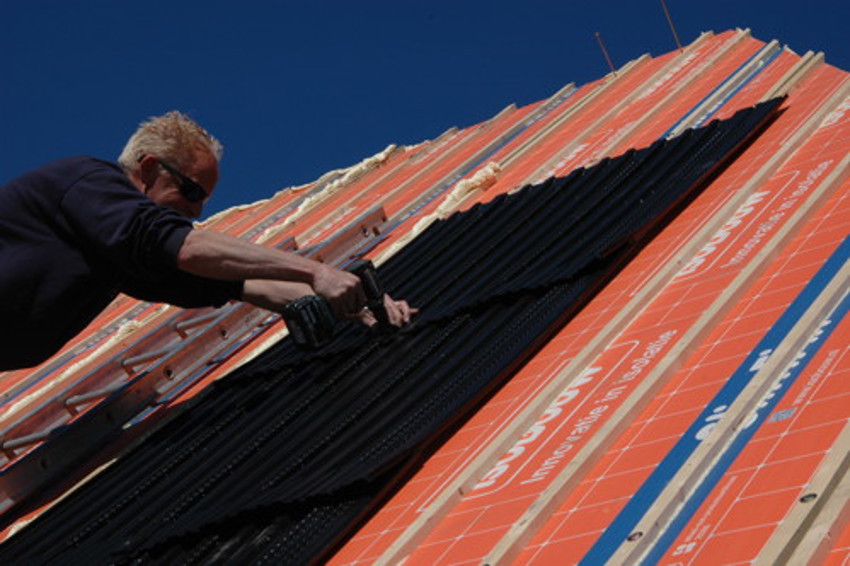

De SlimFix Solar module (waterkering) kan eenvoudig door de aannemer/dakdekker gemonteerd worden op de tengels en de bovenplaat van het dakelement. Er zijn geen extra goten noodzakelijk omdat de waterkering onder de panlatten en dakpannen doorloopt.

De ventilatie van SlimFix Solar is afgestemd op een dampopen houten onderconstructie zoals het SlimFix dakelement. Iedere SlimFix Solar module heeft in de overlapping ventilatieopeningen zodat het onderliggende dakelement optimaal kan ventileren en er op de lange termijn geen vochtproblemen kunnen ontstaan.

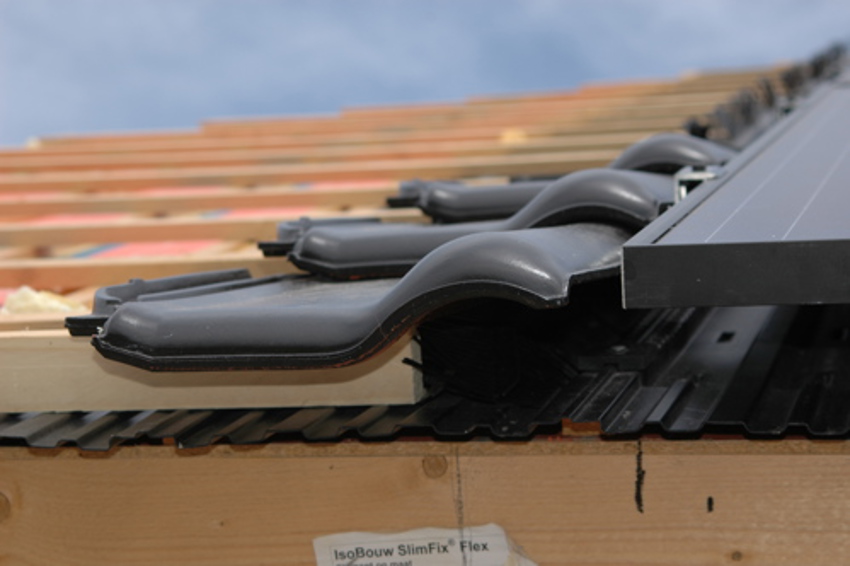

De SlimFix Solar module wordt op de tengels gemonteerd waardoor de PV-panelen doorgaans dieper in het dak kunnen worden geplaatst. Door de lagere opbouwhoogte kunnen de PV-panelen esthetisch op gelijke hoogte komen te liggen met de bovenzijde van de dakpan. Hierbij blijft bij SlimFix Solar de minimaal vereiste ventilatieruimte van 100 mm bestaan.

Met SlimFix Solar kan de aannemer/dakdekker nu eenvoudig en snel al het voorbereidingswerk verrichten voor de latere plaatsing van de zonnepanelen door de installateur. In de tussentijd is het dak met SlimFix Solar waterdicht! Daar waar geen zonnepanelen komen kan eenvoudig gecombineerd worden met de SlimFix dakelementen. Een dak met gedeeltelijk zonnepanelen en pannenbedekking? Ook dat is geen probleem met SlimFix Solar.

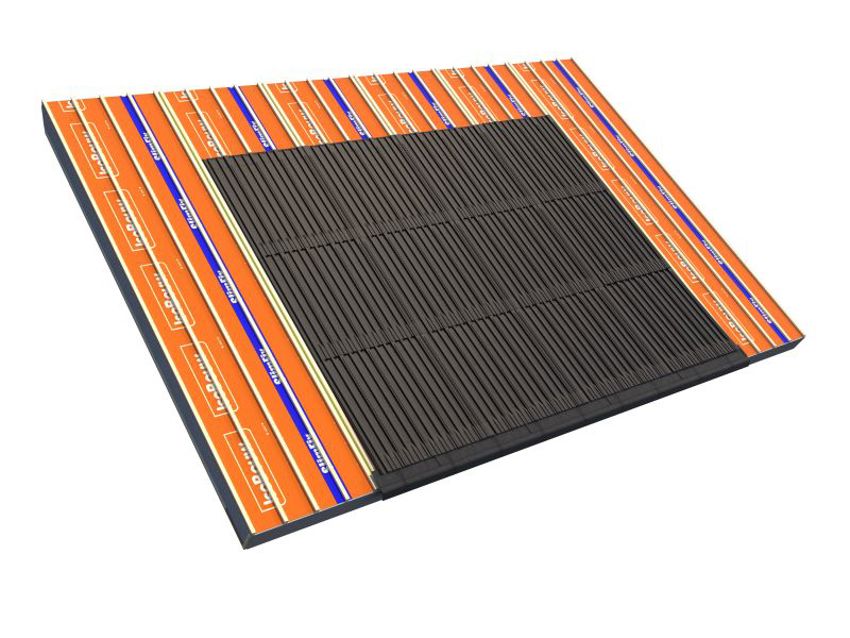

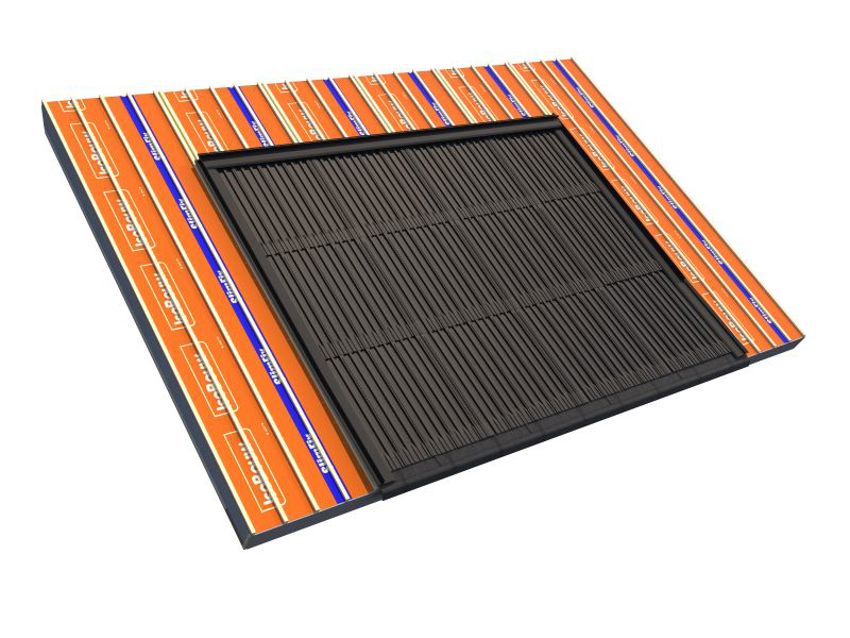

1: PV veld en positie solar modules	2: EPDM randafdichting monteren

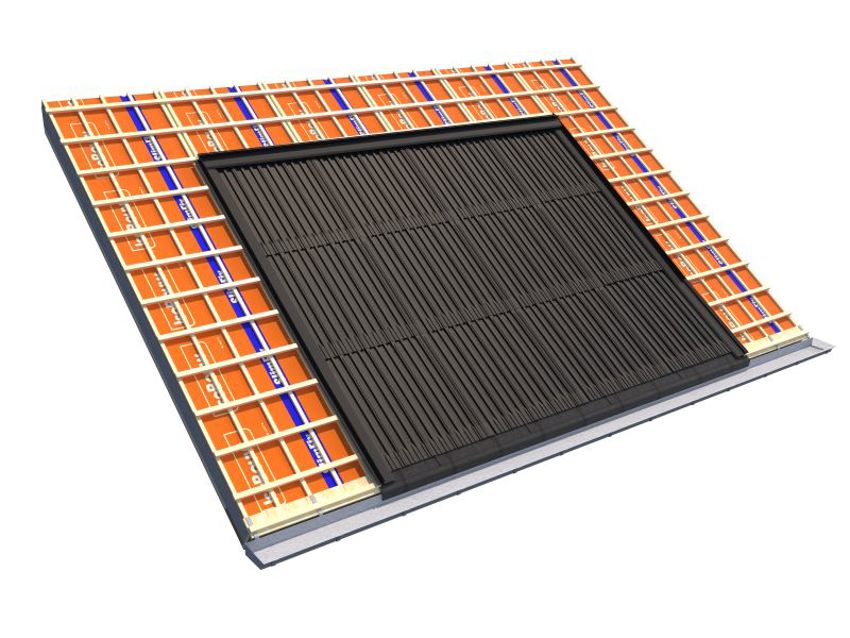

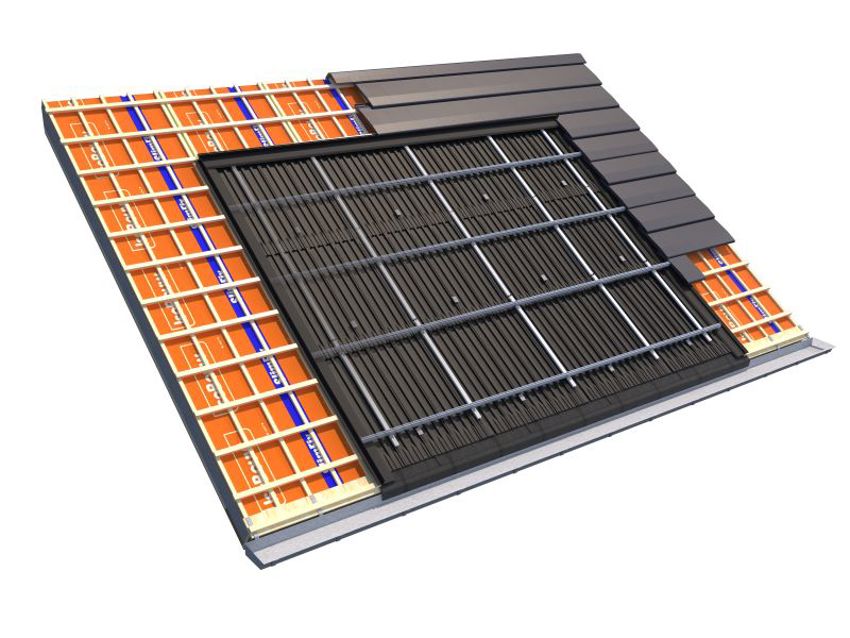

3: Solar modules monteren: gootaansluiting	4: De alu-profielen monteren voor de bevestiging van de PV-panelen. Vervolgens pannen leggen.

Toepassingsgebied

De SlimFix Solar dakplaten zijn toepasbaar op gordingdaken bij renovatieprojecten en nieuwbouw. De dakelementen zijn speciaal ontwikkeld voor hellende daken (vanaf 30º) van woningen en utiliteitsgebouwen t/m klimaatklasse 3 die worden bedekt met PV-panelen (als indak-systeem) of een combinatie van PV-panelen en pannen.

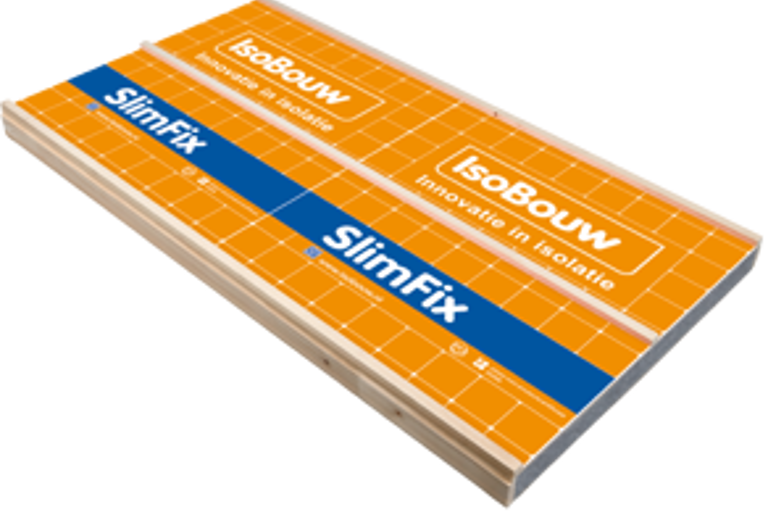

Productsamenstelling SlimFix Solar dakisolatie

• Bovenplaat: Vochtbestendige houtspaanplaat, klasse P5 volgens EN 120 en E1 volgens EN 312, 8 mm dik, oranje cachering met handige referentiestrepen en voorzien van 5 tengellatten, afm. 20 x 30 mm.
• Isolatiemateriaal: isolatiekern EPS^HR-SE met verhoogd isolerend vermogen.
• Onderplaat: Als bovenplaat, echter voorzien van witte zichtzijde.
• Langslatten, gootregel en tengellatten: Europees vurenhout.

Aangevuld met:

• Waterkerende laag: Los plaatsbare waterkerende kunststof SlimFix Solar modules met bevestigings- en hulpmaterialen.

Meer verwerkingsgemak met SlimFix dakelementen

De zelfdragende SlimFix dakelementen zijn zeer eenvoudig te verwerken. Bij levering ontvangt u een verwerkingsvoorschrift voor de dakelementen. Daarnaast ontvangt u ook een montagehandleiding voor de montage van de waterkerende onderlaag.

Tips voor verwerking

• Zorg bij opslag dat de SlimFix dakplaten vrij van de grond liggen.
• Bij handtransport de dakplaat omhoog schuiven met de witte zijde naar boven.
• Gebruik voor een gemakkelijke bevestiging de voorgeschreven bevestigingsmaterialen.
• Werk de zichtzijde van de dakelementen af met afdekprofielen.
• Nok en naden goed afdichten met bijvoorbeeld PUR-schuim.
• Direct onder het dak gelegen ruimtes goed ventileren.

Certificaten SlimFix Solar dakplaten voor PV-panelen

Klik op het betreffende logo voor het certificaat:

De prestatieverklaring (DoP) is vanwege het ontbreken van een geharmoniseerde Europese norm voor dakplaten niet noodzakelijk voor dit product.

Handige rekentool voor materiaallijsten en kostenindicaties

BEWI IsoBouw heeft een rekentool ontwikkeld waarmee u aan de hand van uw projectgegevens snel en eenvoudig de benodigde materialen bepaalt voor het waterkerende zonnepaneel-platform. Daarnaast geeft de rekenhulp inzicht in de kosten.

Klik op onderstaande button om rechtstreeks naar de rekentool te gaan.
